Projetos de Subestações Elétricas de 13,8 kV a 138 kV

Uma subestação elétrica é a instalação responsável por transformar, seccionar e distribuir energia entre diferentes níveis de tensão. A RSI atua em subestações de média e alta tensão, de 13,8 kV a 138 kV, atendendo desde consumidores do Grupo A até operações com sistemas de transmissão e distribuição de maior porte. O correto projeto de subestação define não apenas a eficiência energética da planta, mas também a continuidade operacional, a segurança das equipes e a conformidade regulatória perante a ANEEL.

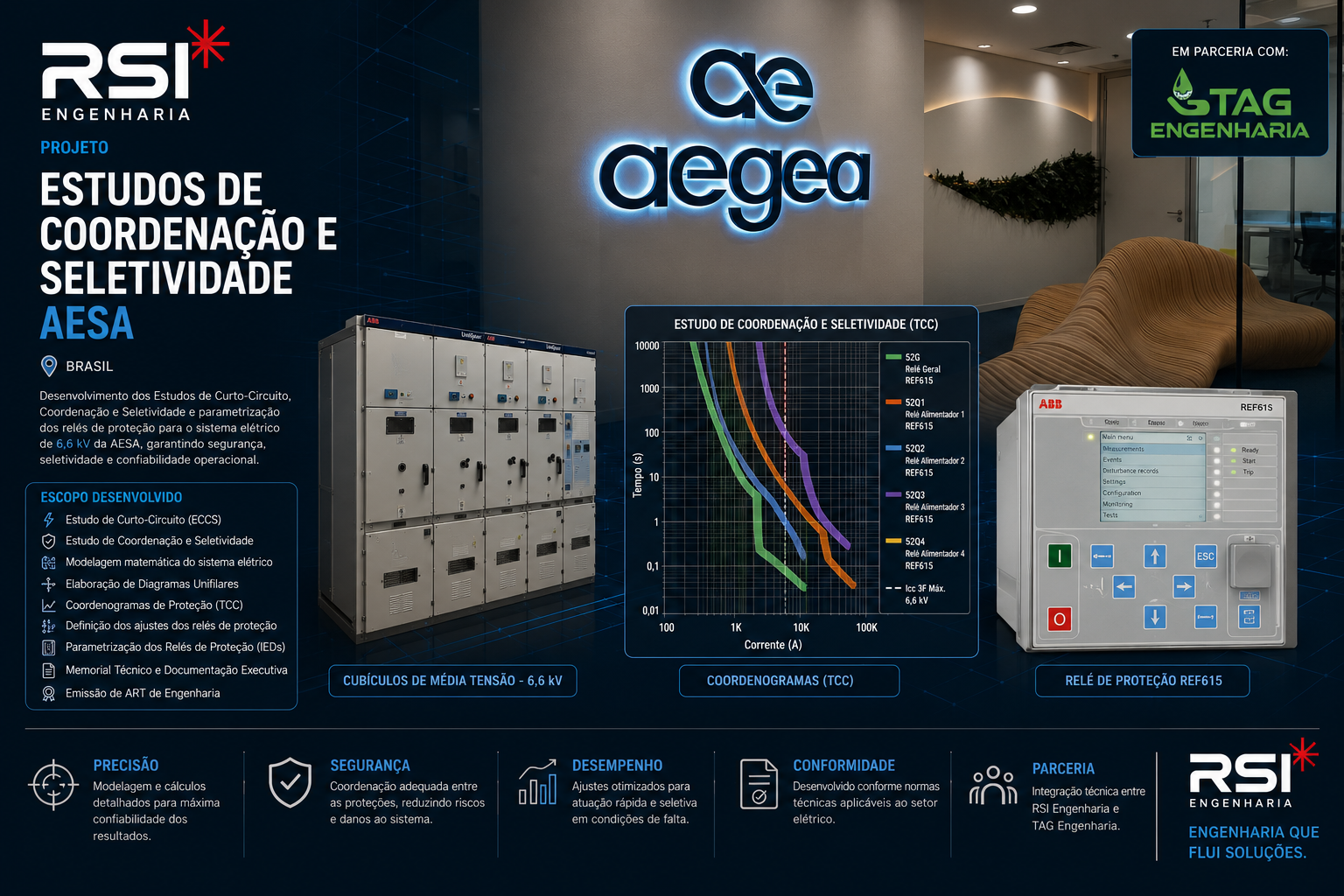

Projeto elétrico industrial e o dimensionamento adequado

Um projeto elétrico industrial maduro parte de um estudo detalhado de demanda, análise de fator de potência, harmônicas, correntes de curto-circuito e coordenação de proteção. Erros nessa fase se traduzem em transformadores subdimensionados, disjuntores com capacidade de interrupção insuficiente e cabines primárias que não passam na inspeção da concessionária. A aprovação do projeto executivo — memorial descritivo, diagrama unifilar, planta de situação, ART do CREA — é condição obrigatória para energização definitiva.

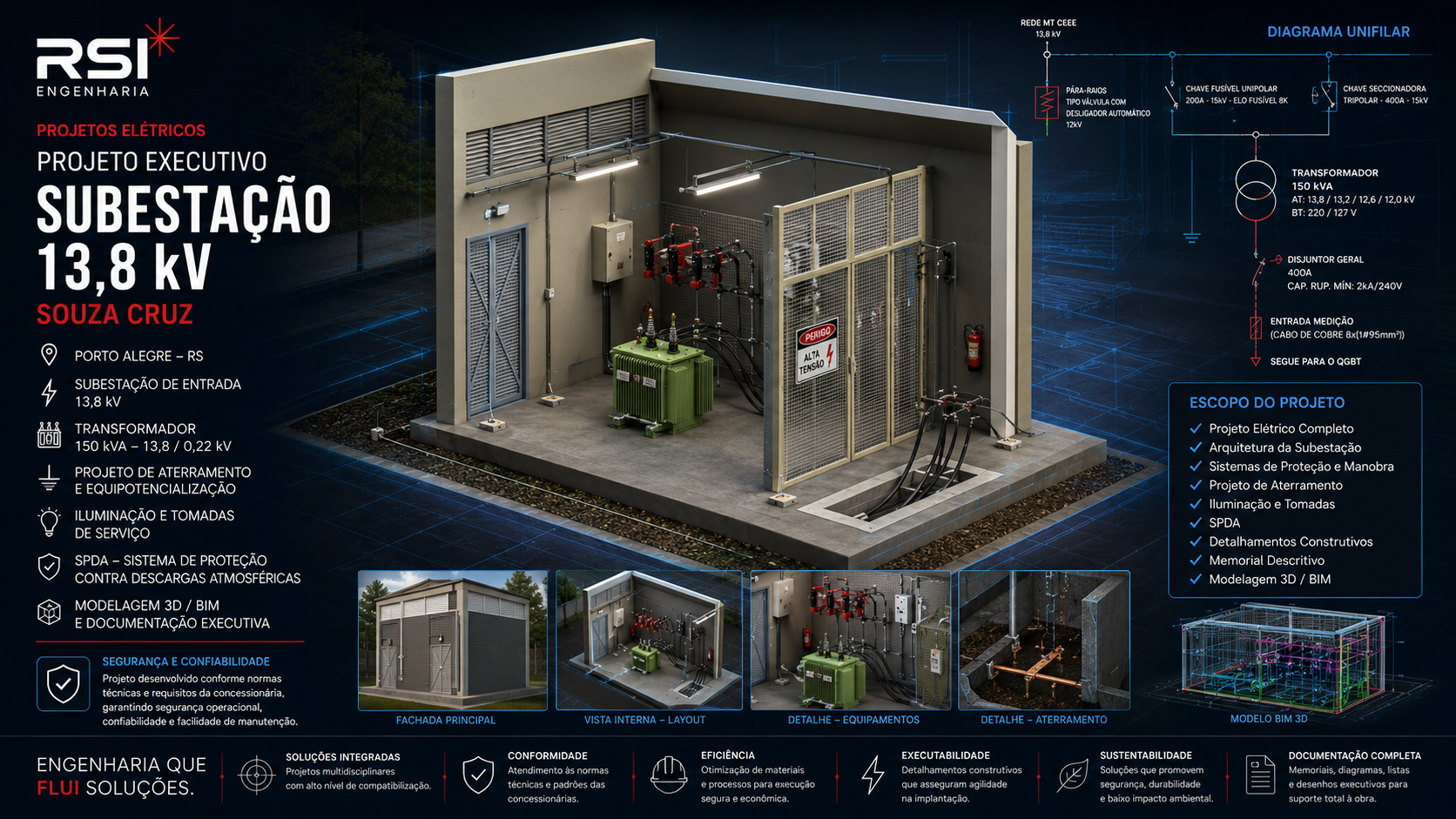

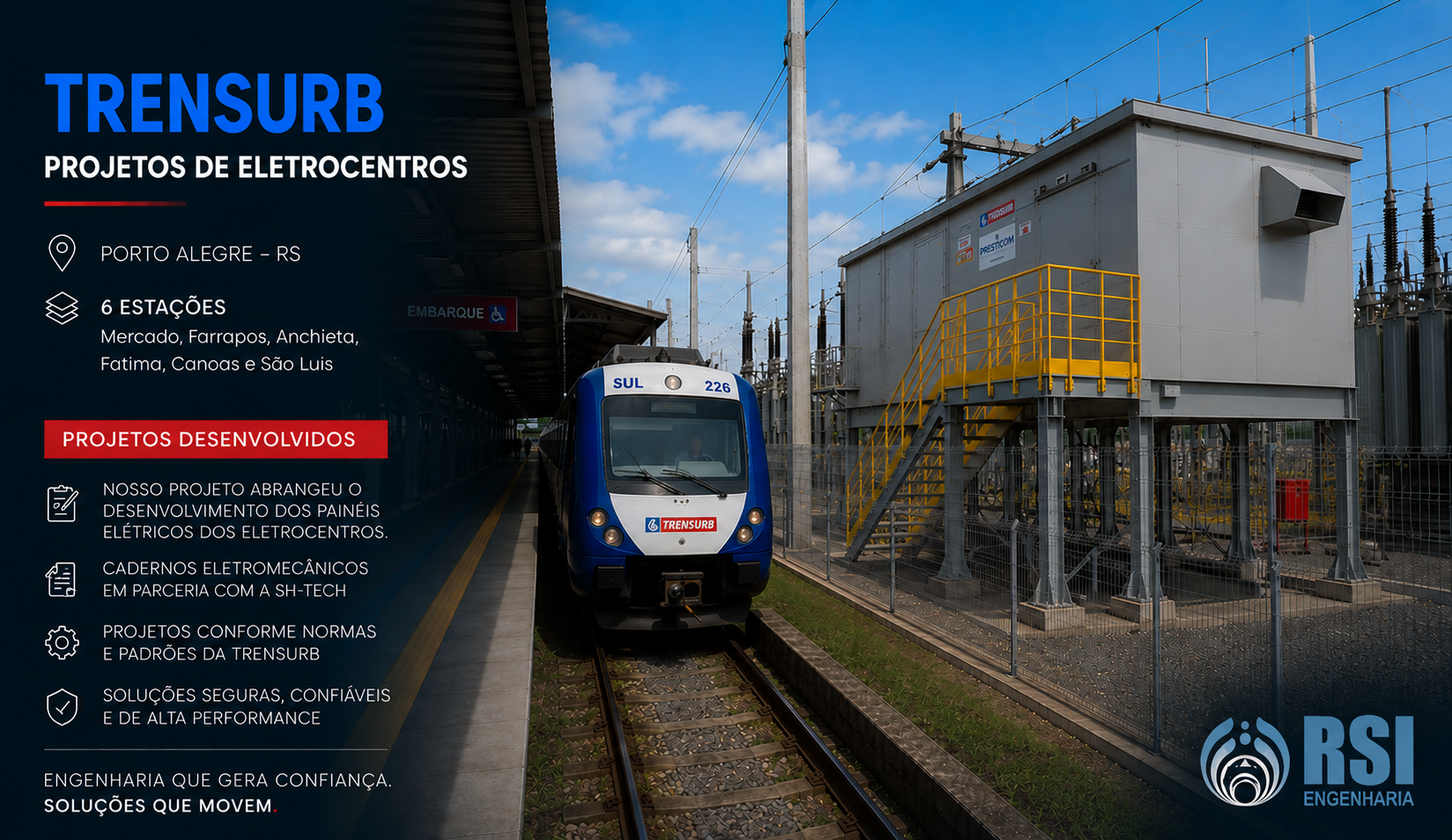

Cabine primária: arranjo, proteção e segurança

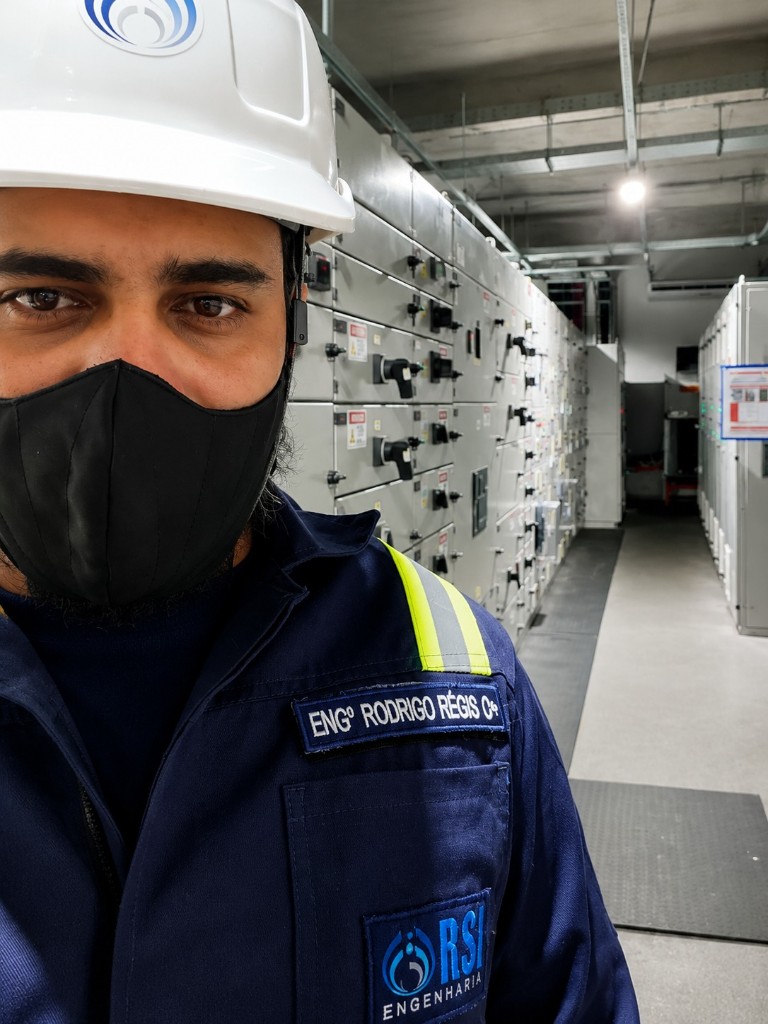

A cabine primária concentra o ponto de entrega da concessionária e abriga o conjunto de medição, transformadores, disjuntores e sistemas de proteção. Nos arranjos modernos, a cabine é construída em alvenaria ou containerizada, com cubículos metálicos blindados, disjuntores a vácuo ou SF6, relés digitais multifuncionais (linhas SEL, ABB REF, Schneider MiCOM) e sistema de supervisão SCADA. A escolha do arranjo — simples barra, barra dupla, anel — depende do nível de criticidade da operação e do investimento disponível.

Adequação NR10 e conformidade regulatória

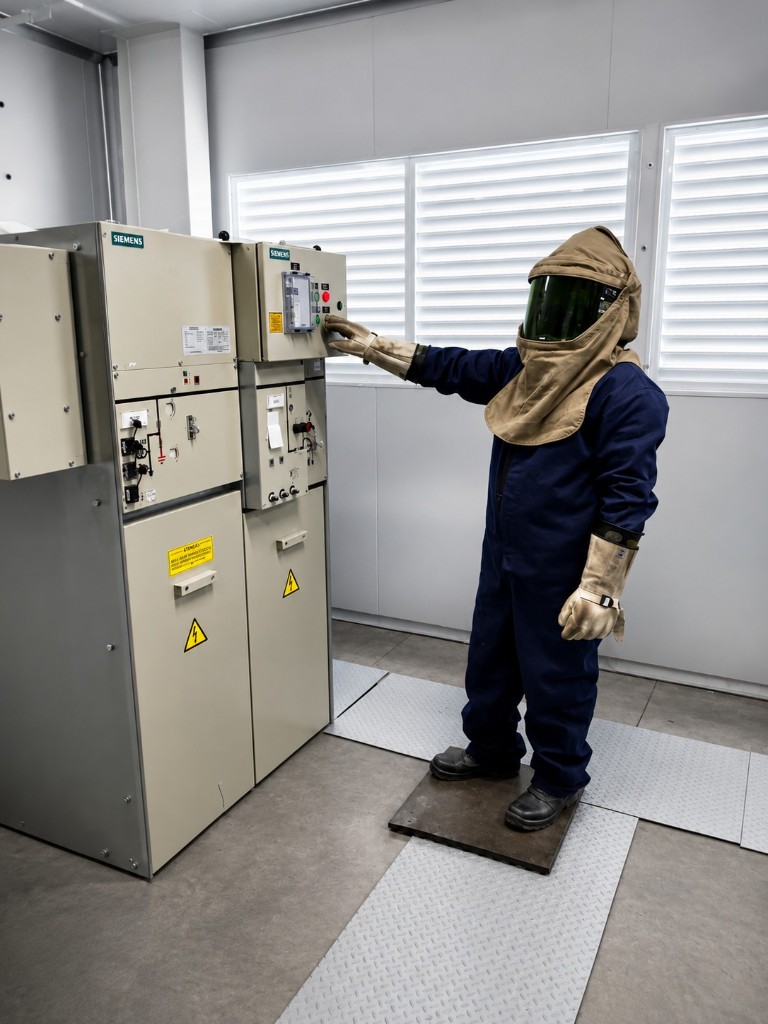

A adequação NR10 é hoje o principal ponto de fiscalização em auditorias trabalhistas. A norma exige prontuário de instalações elétricas (PIE), diagramas atualizados, análise de risco, sinalização adequada, treinamento das equipes (NR10 básico e SEP), aterramento certificado e procedimentos operacionais formalizados. A RSI Engenharia realiza o diagnóstico completo da instalação, indica as adequações necessárias e executa as intervenções sem paralisar a operação da planta.

Manutenção de subestação: preventiva vale mais que corretiva

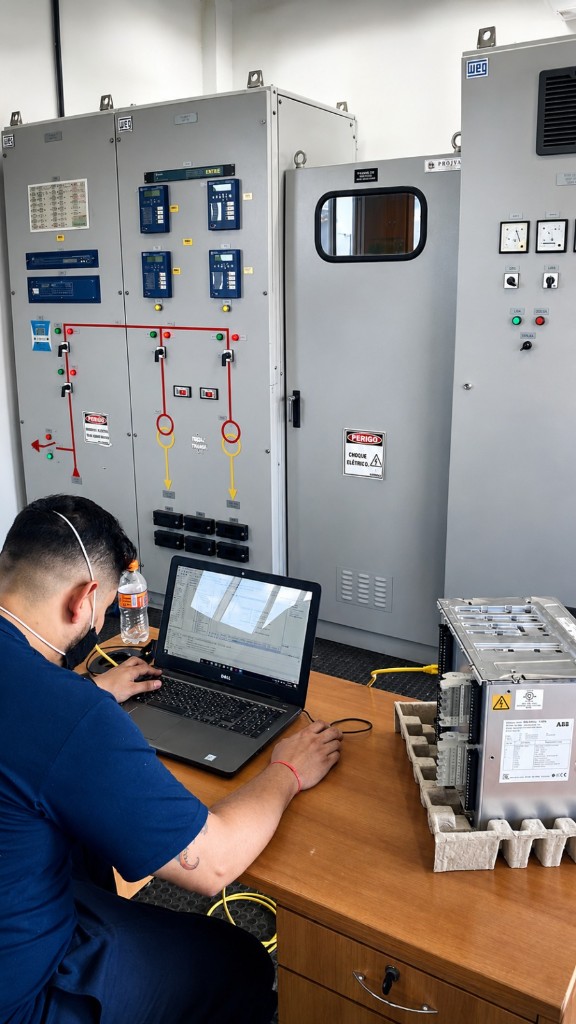

A manutenção de subestação preventiva reduz drasticamente o risco de falhas catastróficas. Um plano bem estruturado inclui análise físico-química do óleo isolante, ensaio TTR e relação de transformação, medida de resistência de isolamento, termografia de conexões e barramentos, teste funcional dos relés de proteção e aferição dos disjuntores. Estudos indicam que cada real investido em manutenção preventiva evita, em média, sete reais em custos de parada não programada e reparos emergenciais.

Retrofit de subestação: modernizar sem construir do zero

O retrofit de subestação é a alternativa técnica e economicamente viável para plantas que operam com cabines instaladas há mais de 20 anos. Substituímos disjuntores a óleo por vácuo ou SF6, relés eletromecânicos por multifuncionais digitais, transformadores no fim da vida útil e integramos o sistema a plataformas de supervisão SCADA. O ganho é duplo: aumento de disponibilidade e redução de risco operacional, com investimento entre 30% e 50% do custo de uma subestação nova.

Aprovação junto à concessionária e instalação de transformadores

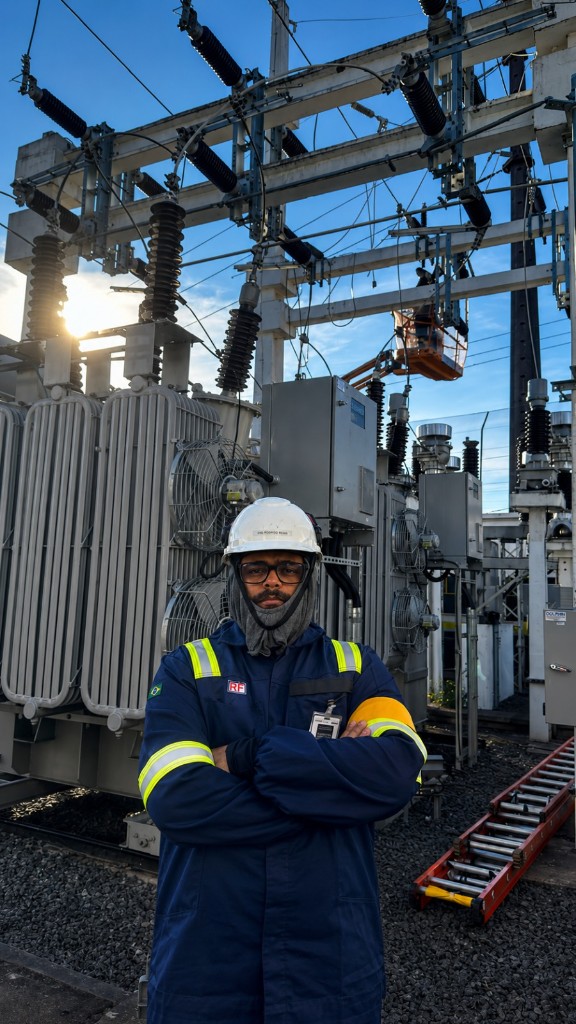

A aprovação da concessionária é a etapa que costuma travar cronogramas. RGE e CEEE Equatorial possuem normas técnicas próprias (NTD) que definem padrão de entrada, tipos de medição, distâncias mínimas, sistemas de proteção e requisitos construtivos. Um projeto bem elaborado passa em primeira análise; um projeto genérico costuma sofrer diligências que atrasam a energização em 60 a 120 dias. A instalação de transformadores de média tensão exige içamento com equipe habilitada NR35, ensaios de recebimento em campo (relação de transformação, resistência ôhmica, isolamento) e comissionamento documentado antes da ligação definitiva.

Por que centralizar tudo em uma única engenharia

Fragmentar projeto, execução, aprovação e manutenção entre diferentes fornecedores é a maior fonte de conflito técnico e atraso em obras elétricas. A RSI Engenharia centraliza todo o ciclo — do diagnóstico à operação assistida — com equipe própria, responsabilidade técnica assinada e SLA contratualizado. Essa integração vertical é o que permite aos nossos clientes indústrias, hospitais, centros logísticos e grandes empreendimentos operarem com a menor taxa de indisponibilidade elétrica da região Sul.
